DIY Desktop 5-ass CNC dzirnaviņas ir kompakts, taču ļoti spējīgs precīzas apstrādes risinājums, kas paredzēts inženieriem, ražotājiem, pētniecības laboratorijām un mazām ražošanas darbnīcām. Pateicoties uzlabotai 5-asu vienlaicīgas apstrādes iespējai, tas ļauj lietotājiem izveidot sarežģītas ģeometrijas un vairāku-leņķu komponentus, ko nevar sasniegt ar parastajām 3-asu mašīnām. Neskatoties uz darbvirsmas izmēru, iekārta nodrošina rūpnieciskas{12}līmeņa precizitāti, izmantojot ātrgaitas vārpstu, stingru mehānisko struktūru un viedo CNC vadības sistēmu. Atbalstot standarta G-koda programmēšanu un CAD/CAM integrāciju, tas nemanāmi iekļaujas mūsdienu digitālās ražošanas darbplūsmās. Šī 5 asu CNC dzirnaviņas ir ideāli piemērota ātrai prototipu veidošanai, precīzai komponentu apstrādei un izglītojošai izpētei, un tā palīdz lietotājiem paātrināt produktu izstrādi, samazināt ārpakalpojumu izmaksas un efektīvi pārveidot novatoriskas idejas augstas kvalitātes fiziskās daļās.

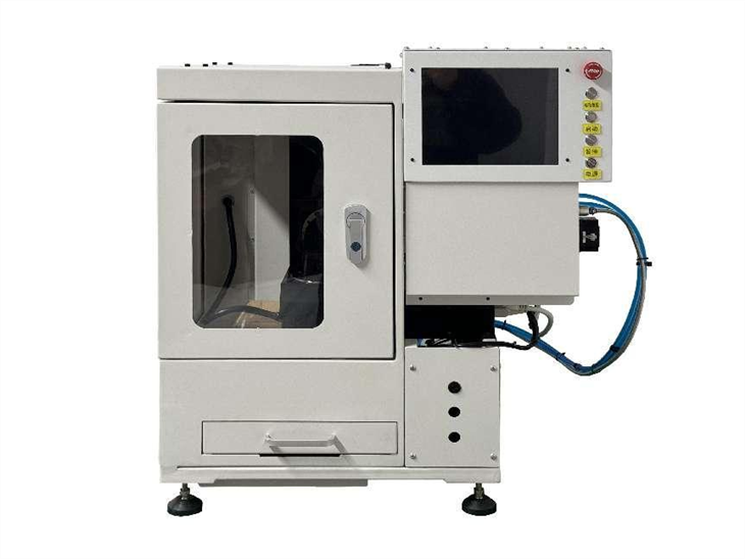

DIY Desktop 5-asu CNC frēze
gultas izmērs: φ100mm
Maksimālā darba galda kravnesība: 5 kg
ātrums 0-24000 apgr./min
Windows sistēmas vadība
Atbalstiet G koda vadību
CAD vai CAM frēzēšana
Apraksts
Tehniskie parametri
1. Īsta 5 asu vienlaicīga apstrāde
Darbvirsmas 5-ass CNC frēze nodrošina vairāku leņķu apstrādi vienā iestatījumā, samazinot pārvietošanas kļūdas un ievērojami uzlabojot sarežģītu detaļu un izliektu virsmu precizitāti un efektivitāti.
2. Ātra{1}}ātruma precizitātes vārpsta
Aprīkots ar ātrgaitas -vārpstu līdz 24 000 apgr./min, iekārta nodrošina stabilu griešanas veiktspēju un augstu precizitāti, apstrādājot tādus materiālus kā alumīnijs, misiņš, plastmasa, koks un kompozītmateriāli.
3. Kompakta darbvirsmas struktūra
Vietu{0}}taupošais darbvirsmas dizains ļauj viegli uzstādīt laboratorijās, universitātēs, veidotāju studijās un mazās darbnīcās, nodrošinot profesionālas CNC iespējas, neprasot lielu rūpniecisko aprīkojumu.
4. Elastīga CNC vadības sistēma
Atbalstot G-koda programmēšanu un CAD/CAM integrāciju, iekārta piedāvā elastīgu darbību prototipu izstrādei, eksperimentālai apstrādei un pielāgotai mazu -sēriju ražošanai.
pieteikumu
Produktu dizains un ātrā prototipu izstrāde
Inženieri un produktu dizaineri var ātri pārveidot digitālos dizainus fiziskos prototipos.
Tas ievērojami samazina produktu izstrādes ciklus un samazina prototipu ārpakalpojumu izmaksas.
Izglītības un pētniecības laboratorijas
Universitātes un mācību centri plaši izmanto galddatoru CNC mašīnas progresīvu ražošanas tehnoloģiju, robotikas un mašīnbūves mācīšanai.
Aviācija un precīzā inženierija
5 asu apstrādes iespēja ļauj ražotājiem ražot sarežģītas sastāvdaļas, ko izmanto kosmosa daļās, robotikas sistēmās un precīzijas mehāniskos mezglos.
Radoši ražošanas un veidotāju projekti
Izgatavotāji, dizaineri un jaunizveidotie uzņēmumi var izgatavot pielāgotas detaļas, veidnes, juvelierizstrādājumu sastāvdaļas un nelielas mehāniskās konstrukcijas, nodrošinot ātru inovāciju un nelielu{0}}sēriju ražošanu.
Testa video
Kāpēc izvēlēties Xinshan's Desktop 5-xis CNC?
1. Profesionāla galddatoru ražošanas pieredze
Shaoxing Xinshan Science Technology Co., Ltd. specializējas kompaktās ražošanas iekārtās, tostarp galddatoru 5 asu CNC mašīnās, 3D printeros, 3D skeneros un iesmidzināšanas liešanas iekārtās, nodrošinot efektīvus risinājumus mūsdienu digitālajai ražošanai.
2. Spēcīgi pētniecības un attīstības un tehnoloģiju jauninājumi
Kopš dibināšanas 2009. gadā Xinshan ir nepārtraukti ieguldījis CNC apstrādes tehnoloģijā un viedās ražošanas sistēmās, nodrošinot stabilu veiktspēju, precīzu vadību un nepārtrauktu produktu jaunināšanu.
3. Plaša nozares pielietojuma pieredze
Xinshan mašīnas tiek plaši izmantotas rūpnieciskajā ražošanā, aviācijas un kosmosa inženierijā, produktu prototipu izstrādē, medicīnas lietojumos un izglītības laboratorijās, kas atbilst dažādām apstrādes un pētniecības vajadzībām.
4. Palīdzība klientiem uzlabot ražošanas efektivitāti
Xinshan galddatoru CNC risinājumi palīdz klientiem samazināt prototipu izstrādes izmaksas,{0}}apstrādāt sarežģītas detaļas mājās, uzlabot apstrādes precizitāti un paātrināt produktu izstrādes ciklus elastīgai mazo sēriju ražošanai.
FAQ
1. Kādus materiālus var apstrādāt darbvirsmas 5 asu CNC frēzmašīna?
Lielākā daļa galddatoru 5 asu CNC mašīnu var apstrādāt tādus materiālus kā alumīnijs, misiņš, plastmasa, koks, sveķi un kompozītmateriāli atkarībā no vārpstas jaudas un instrumentiem.
2. Vai darbvirsmas 5 asu CNC ir piemērots maziem uzņēmumiem?
Jā. Galddatoru CNC mašīnas ir ideāli piemērotas mazām darbnīcām, jaunuzņēmumiem un prototipu laboratorijām, nodrošinot profesionālas apstrādes iespējas bez lieliem ieguldījumiem aprīkojumā.
3. Vai man ir nepieciešama CAD/CAM programmatūra, lai darbinātu iekārtu?
Jā. Lielākā daļa CNC iekārtu izmanto CAD programmatūru projektēšanai un CAM programmatūru, lai ģenerētu G-kodu, ko CNC kontrolleris izmanto, lai izpildītu apstrādes darbības.
4. Kādas ir 5 asu CNC iekārtas priekšrocības salīdzinājumā ar 3 asu mašīnu?
5-asu mašīna var apstrādāt sarežģītas formas un vairāku leņķu virsmas vienā iestatījumā, uzlabojot precizitāti un samazinot ražošanas laiku.
5. Vai iekārta ir piemērota iesācējiem?
Jā. Galddatoru CNC mašīnas ir izstrādātas ar lietotājam-draudzīgām saskarnēm un kompaktām struktūrām, tāpēc tās ir piemērotas inženieriem, studentiem un ražotājiem.
6. Kurās nozarēs parasti tiek izmantotas galddatoru 5 asu CNC mašīnas?
Parastās nozares ir kosmosa, robotika, elektronika, izglītība, juvelierizstrādājumu dizains un prototipu ražošana.
Populāri tagi: diy desktop 5-asu cnc dzirnavas, Ķīna, piegādātāji, ražotāji, rūpnīca, pasūtījuma, vairumtirdzniecība
Tehniskās specifikācijas
| Iepakojuma izmērs | P800xD600xH800mm | Iepakojuma svars | 100-120 kg |
| Aprīkojuma izmērs | P600xD400xH510mm | aprīkojuma svars | Neto svars 45 kg, ar lokšņu metālu no 75 kg |
| Gultas izmērs | φ100 mm | Maksimālā kravnesība no darba galda |
5kg |
| XYZ efektīva ceļošana | X160xY200xZ130mm | AC efektīva ceļošana | A: -30-120 grādi, C 360 grādi |
| Trīs asu apstrādes diapazons | X160xY200xZ125mm | Piecu asu apstrādes diapazons | Cilindrs: φ 150 H105 mm, φ 100 H120mm, kubs W125D 125 H110mm |
| Trīs{0}}asu apstrādes precizitāte | Lineārās ass paralēlisms & vertikālā pakāpe 0,03 mm, Ceļojuma diapazons ir 0,02 mm |
Piecu asu apstrādes precizitāte | Lineārās ass paralēlisms un vertikālā pakāpe 0,05 mm, Fve{0}}ass telpiskā precizitāte<0.05mm |
| XYZ Lodveida stiepļu stienis | X&Z: 1204C7, Y: 1604 C7, gradējams C5 | AC ass |
1:80 20 Harmoniskā reduktora atgriešana<1' |
| XYZ lineārā virzošā sliede | X&Z Hiwin MGN12 Y:Hiwin MGN15 | korpusa rāmis | 6061T6 aviācijas alumīnijs+spriegums detaļu regulēšana no 45 tērauda |
| Apstrādes ātrums | 4000 mm/min atšķiras atkarībā no materiāla | ||
| galvenā ass | φ65 mm 800 W ar ūdens-dzesēšanu elektriski vārpsta pie 24 000 apgr./min |
aizsargāt | Orgāns ir putekļu-necaurlaidīgs + eļļas blīvējums ir ūdensizturīgs un putekļu necaurlaidīgs |
| Instrumenta diametrs un garums | ER11.0-8mm, mazāks vai vienāds ar 75mm | Detaļu armatūra | Tērauda stiprinājums ar rezervētu cauruma pozīciju Var pievienot er50 klipu turētāju, 63,80 karti |
| darba materiāls | Metāls: alumīnija sakausējums. vara sakausējums, zelta sakausējums, sudraba sakausējums. * tērauds, * titāna sakausējums | Ne{0}}metata plastmasa, koks, vasks, nefrīts, stikls utt |
Piegādes saraksts
| Pasūtījuma numurs | Tips | Vārds | Paskaidrojiet | Daudzums |
| 7 | Aprīkojums | Galvenais dzinējs | Kailā mašīna nesatur lokšņu metāls |
1 |
| 2 | Materiālu armatūra | A tips: paš-centrēšana platformas knaibles |
8-55 mm kvadrātveida ping | 1 |
| 3 | Nažu stiprinājums | ERlI skavas cilindrs | ER11-4&ER11-6 | 1 |
| 4 | Griezējs | Ass nazis, vertikāls frēze, lodīšu nazis |
0,2 mm ass nazis (grebšanai)10 2,4,6 mm vertikālā frēze 2, R lodīšu nazis 2 |
18 |
| 5 | Elektriskās | strāvas kārba | Motora vadības frekvences pārveidotājs | 1 |
| 6 | elektropārvades līnija | Kopējā elektroapgāde aprīkojumam | 1 | |
| 7 | USB datu vads | Savienojiet datoru ar saimniekdatoru | 1 | |
| 8 | Elektroniskais rokas ritenis | Darbības vārpstas kustība | 1 | |
| 9 | Rīks | 1 iekšējās uzgriežņu atslēgas komplekts | 1,5-109 gab | 1 |
| 10 | Vārpstas uzgriežņu atslēgu komplekts | 14 &17 mm atvērtā-uzgriežņu atslēga | 1 | |
| 1 | Materiāls | Paaudzes koksne 4 gab | Trenējies ar | 1 |
Iespējas un jauninājumi
| Pasūtījuma numurs | Tips | Vārds | Paskaidrojiet | Daudzums |
| 1 | Pārnešana | C5 zīda stieņa sadzīves slīpēšana | 1204 &1604 | 3 |
| 2 | Prindpal ass | 40 000 r pm | Arī jauda 800W 65mm diametrā | 1 |
| 3 | Nažu stiprinājums | Vārpstas ER11 klipu kasetne | 2 ~ 8mm pilns komplekts | 10 |
| 4 | Kvadrātveida materiāla stiprinājums | Paš-centrējoša skava | 50-75 mm skavas diapazons | 1 |
| 5 | B palieliniet pašcentrējošās{0}}knaibles | 0-100 mm skavas diapazons | 1 | |
| 6 | Nūjas stiprinājums | Rokas skava 80 (četras ķepas) |
Aizņem 48 mm gājiena augstumu, var turēt stieņa materiāls un kvadrātveida materiāls |
1 |
| 7 | Metālapstrāde 80 patrona (trīs ķepas) |
66 mm gājiena augstums, centricitāte ir labāk nekā četras daws |
1 | |
| 8 | ER40 šina | Augsta saķeres koncentriskums, izmantots ar ER40 | 1 | |
| (ER50, ER40 divi pēc izvēles) | Kasetne (skavas{0}}turēšana Φ 4–30 mm) | |||
| 9 | Viens ER40 klipu komplekts | 6.8.10.12.15.18.20.25.28.30 mm Skavas cilindrs (atbilst tam pašam diametram) |
10 | |
| 10 | ER50 šina | Izmantot ar ER50 kasetni (mitrs Φ 4-36 mm) | 1 | |
| 11 | ER50 kasetnes izvēles modelis | 4–36 mm robežās no izvēles izmēra, katrs 70 juaņas | 1 |
