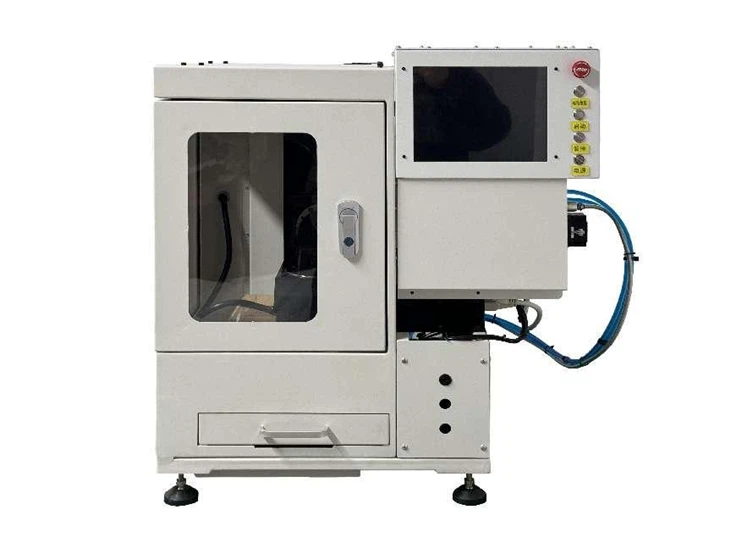

CNC mašīna 5 ass
Iekārtas izmērs: 600x400x510mm
Gultas dimensija: φ100mm
Maksimālā darba tabulas krava: 5 kg
ātrums 0-24000rpm
Windows sistēmas vadība
Atbalstiet G koda vadību
CAD vai CAM frēzēšana
Apraksts
Tehniskie parametri
Produktu apraksts
CNC mašīna 5 ass ir uzlabota automatizācijas aprīkojums, kas var darboties sinhroni uz piecām asīm un atbalstīt sarežģītu detaļu apstrādi ar vairākiem leņķiem un virsmām. Tas samazina RE - iespīlēšanas daļu laiku un ievērojami uzlabo ražošanas efektivitāti un precizitāti . 5- Axis tehnoloģija ir īpaši piemērota detaļu ražošanai ar sarežģītām struktūrām un augstas precizitātes prasības, piemēram, kosmosa, automobiļu un medicīnisko aprīkojuma nozares, nodrošinot elastīgākas un precizētas apstrādes šķīdumus.
Multi - ass saite:Atbalsta vienlaicīgu X, Y, Z asu kontroli un rotējošās A un B asis, lai panāktu sarežģītu ģeometrisko apstrādi.
Augstā - Precīzijas kontrole:Precizitāte var sasniegt mikronu līmeni, lai izpildītu stingras tolerances prasības.
Plaša materiāla savietojamība:Piemērots dažādu materiālu, piemēram, metālu, kompozītu un plastmasas, apstrādei.
Inteliģenta automatizācija:Aprīkots ar uzlabotu CNC sistēmu, tas vienkāršo programmēšanu un optimizē apstrādes procesu.
Testa video
Pieci - Axis CNC testa projekts, ko iegādājies MIT inteliģenta robota komanda.
(Vairāki komandas izstrādātie projekti, ieskaitot MIT mini gepardu:https://www.youtube.com/watch?v {{2 ^https://www.youtube.com/watch?v {{2 ^un ātrākais Rubika kuba risinājums pasaulēRobota jautājums:https://www.youtube.com/watch?v {{2 ^Izmanto kabatas NC mašīnas, lai ražotu detaļas līdzīgiem robotu projektiem.)
Tehniskās specifikācijas
| Iepakojuma izmērs | W800XD600XH800MM | Iesaiņošanas svars | 100-120 kg |
| Aprīkojuma izmērs | W600XD400X H510MM | aprīkojuma svars | Neto svars 45 kg ar lokšņu metālu 75 kg |
| Gultas dimensija | φ100mm | Maksimālā kravas no darba galda |
5 kg |
| Xyz efektīvs ceļojums | X160xy200xz130mm | Ac efektīvs ceļojums | A: -30-120 grāds, C 360 grāds |
| Trīs asu apstrādes diapazons | X160xy200xz125mm | Pieci ass apstrādes diapazons | Cilindrs: φ 150 H105mm, φ 100 H120mm, Cube W125d 125 H110mm |
| Trīs - ass apstrādes precizitāte | Lineārā ass paralēlisms un vertikālā pakāpe 0,03 mm, Ceļojuma diapazons ir 0,02 mm |
Pieci asu apstrādes precizitāte | Lineārā ass paralēlisms un vertikālā pakāpe 0,05 mm, Fve - ass telpiskā precizitāte<0.05mm |
| Xyz lodīšu stieples stienis | X & Z: 1204C7, Y: 1604 C7, augšup. | Maiņstrāva |
1: 80 20 harmoniskā reduktora atgriešanās<1' |
| XYZ lineārā ceļveža sliede | X & z hiwin mgn12 y: hiwin mgn15 | ķermeņa rāmis | 6061T6 aviācijas alumīnijs+stresa 45 tērauda komponenta regulēšana |
| Apstrādes ātrums | 4000 mm/min mainās atkarībā no materiāla | ||
| galvenā ass | φ65mm 800W ūdens - atdzesēts elektriskais vārpsta ar 24 000r /min |
aizsargāt | Orgāns ir putekļi - pierādījums +eļļas blīvējums ir Ūdensnecaurlaidīgs un putekļu necaurlaidīgs |
| Instrumenta diametrs un garums | Er11.0-8mm, mazāks vai vienāds ar 75 mm | Daļēji armatūra | Tērauda armatūra ar rezervētas cauruma stāvokli Var pievienot ER50 klipa turētāju, 63,80 karti |
| darba materiāls | Metāls: alumīnija sakausējums.Koppera sakausējums, zelta sakausējums, Silveralloy.*Tērauds,*titāna sakausējums | Non - metat plastmasa, koks, vasks, nefrīts, stikls utt. |
Kuģniecības saraksts
| Pasūtījuma numurs | Ierakstīt | Nosaukt | Izskaidrot | Daudzums |
| 7 | Aprīkojums | Galvenais dzinējs | Kailā mašīna nesatur loksne |
1 |
| 2 | Materiāla armatūra | A tipa: pats - centrēšana platformu knaibles |
8-55 mm kvadrātveida ping | 1 |
| 3 | Naža armatūra | Erli skavas cilindrs | ER11-4 un ER11-6 | 1 |
| 4 | Griezējs | Asu nazi, vertikāli Milles griezējs, bumbiņas nazis |
0,2 mm asu nazi (grebšanai) 10 2,4,6mm vertikālā frēzēšanas griezējs 2, R bumbiņas nazis 2 |
18 |
| 5 | Elektrības | barošanas kaste | Motora vadības frekvenģija pārveidotājs | 1 |
| 6 | elektrības līnija | Kopējais aprīkojuma barošanas avots | 1 | |
| 7 | USB datu vads | Pievienojiet datoru ar resursdatora mašīnu | 1 | |
| 8 | Elektronichanda ritenis | Darbības vārpstas kustība | 1 | |
| 9 | Instruments | 1 iekšējās agona uzgriežņu atslēgas komplekts | 1,5-109gab | 1 |
| 10 | Vārpstas uzgriežņu atslēgas komplekts | 14 un 17mm atver - uzgriežņu atslēga | 1 | |
| 1 | Materiāls | Paaudzes koks 4 gabali | Praktizēt ar | 1 |
Iespējas un jauninājumi
| Pasūtījuma numurs | Ierakstīt | Nosaukt | Izskaidrot | Daudzums |
| 1 | Pārnešana | C5 zīda stieņa mājas slīpēšana | 1204 &1604 | 3 |
| 2 | Prindpal ass | 40000R pm | Arī jaudas 800W 65 mm diametrs | 1 |
| 3 | Naža armatūra | Vārpsts ER11 CLIP kārtridžs | 2 ~ 8 mm pilns komplekts | 10 |
| 4 | Kvadrātveida materiāla armatūra | Self - Centrēšanas skavas reversā skava | 50-75 mm skavas diapazons | 1 |
| 5 | B Palieliniet sevi - knaibles centrā | 0–100 mm skavas diapazons | 1 | |
| 6 | Stikla armatūra | Rokas stingri 80 skava (četras ķepas) |
Aizņemt 48 mm ceļojumu, var turēt stieņu materiāls un kvadrātveida materiāls |
1 |
| 7 | Metalworking 80 Chuck (trīs caws) |
66 mm pārvietošanās augstums, centrālais ir labāk nekā četri daws |
1 | |
| 8 | ER40 šķemba | Augsta saķeres koncentrācija, ko izmanto ar ER40 | 1 | |
| (ER50, ER40 Divi pēc izvēles) | Kārtridža (skava - turot φ 4to 30 mm) | |||
| 9 | Viens ER40 klipu komplekts | 6.8.10.12.15.18.20.25.28.30mm Skavas cilindrs (atbilst tam pašam diametram) |
10 | |
| 10 | ER50 šķemba | Izmantojiet ar ER50 kārtridžu (mitrs φ 4-36mm) | 1 | |
| 11 | ER50 kārtridža izvēles modelis | 4-36 mm attālumā no izvēles lieluma, katrs 70 juaņas | 1 |
Kabatas CNC ražotājs
Kāpēc izvēlēties mūsu produktus
Samaziniet iespīlēšanas laiku skaitu:Samaziniet atkārtotu pozicionēšanu un iespīlēšanu, uzlabojiet efektivitāti un samaziniet kļūdas.
Augstas sarežģītības apstrādes iespējas:Var rīkoties ar sarežģītām izliektām virsmām un vairākiem - šķautņu apstrādes uzdevumiem, kurus tradicionālais aprīkojums nevar viegli pabeigt.
Uzlabot ražošanas efektivitāti:Samazinot procesa pārslēgšanas un manuālās darbības laiku, apstrādes ātrums ir ievērojami uzlabots.
Uzlabot produkta konsekvenci:Apstrādājot sarežģītas daļas, nodrošiniet katras sagataves konsekvenci un augstu precizitāti.
5 asu CNC apstrādes centra pielietojums
"Paceliet savu precizitāti un produktivitāti ar mūsu 5 - Axis CNC apstrādes centru -, kur vismodernākā tehnoloģija atbilst ārkārtas daudzpusībai un precizitātei."
Aerospace:
Sarežģītu fizelāžas konstrukciju, asmeņu utt. Ražošana
Automobiļu rūpniecība:
Precīzijas motora detaļu, veidņu un transmisijas detaļu apstrāde.
Medicīniskais aprīkojums:
Sarežģītu medicīnisko ierīču un implantu apstrāde.
Pelējuma ražošana:
Piemērots augstai - precizitātei, multi - virsmas pelējuma apstrāde.
Neatkarīgi no tā, kas jums nepieciešams, lūdzu, sazinieties ar mums.
Sazinieties ar mums:xslightings@xslightings.com
FAQ
Kāda veida detaļu veidi ir piemēroti 5 asu CNC mašīnas?
Tas ir piemērots detaļām ar sarežģītām ģeometrijām un vairākiem - leņķa apstrādi, īpaši precīzām detaļām aviācijas un kosmosa un automobiļu rūpniecībā.
Kādas ir 5 asu priekšrocības salīdzinājumā ar 3 asu CNC mašīnām?
5 - Axis mašīnas var apstrādāt sarežģītākas detaļas un neprasa biežu atkārtotu ieskatu, kas var ievērojami uzlabot apstrādes precizitāti un efektivitāti
.
Vai 5 asu CNC mašīnai ir vajadzīgas augstas operatora prasmes?
Lai gan ir nepieciešams noteikts tehniskais fons, mūsdienu CNC sistēmas ir kļuvušas vairāk lietotāja - draudzīgas un vienkāršojušas darbības un programmēšanas procesu.
Kādus materiālus šāda veida mašīna var apstrādāt?
Tas var apstrādāt plašu materiālu klāstu, piemēram, alumīniju, tēraudu, titānu, oglekļa šķiedru un citus kompozītmateriālus.
Kādi ir galvenie apsvērumi 5 asu CNC mašīnas iegādei?
Galvenie apsvērumi ir aprīkojuma precizitāte, lieluma diapazons, apstrādes iespējas un vadības sistēmas izmantošanas ērtums.
